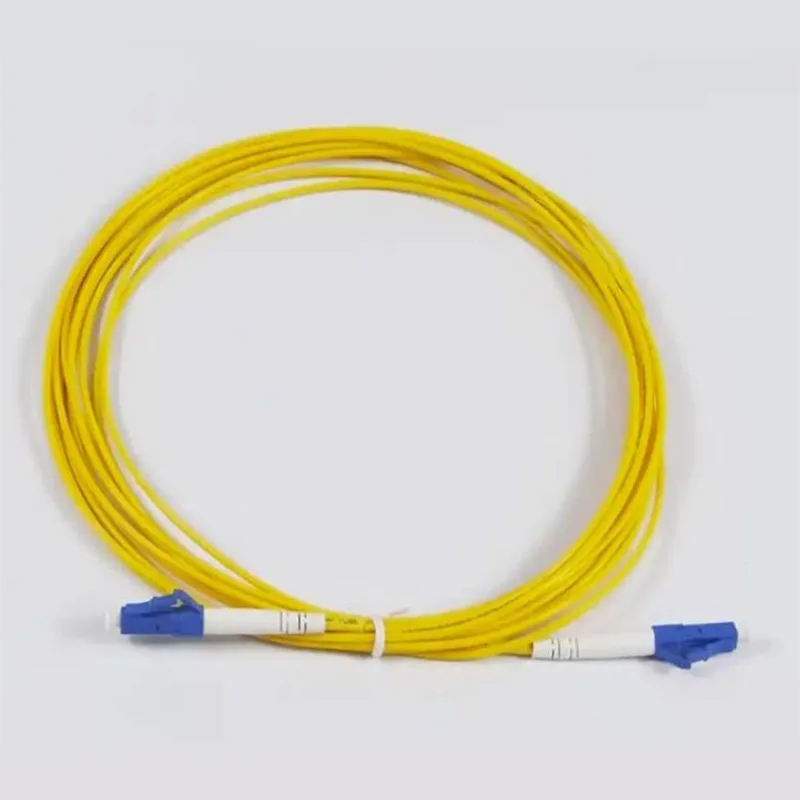

3mm गोल केबल LC/UPC- LC/UPC प्याच कर्डहरू

Orientalfiber Factory’s 3mm Round Cable LC/UPC-to-LC/UPC Patch Cords are designed utilizing G657A1 single-mode fiber and high-precision LC/UPC connectors. With a primary focus on controlling insertion loss and return loss, these cords ensure stable, high-speed transmission performance while guaranteeing a return loss of ≥50dB. The 3.0mm LSZH outer jacket enhances tensile and compressive strength, making the product suitable for a wide range of applications, including server room cabling, FTTH deployments, and industrial communications. Supporting over 800 repeated insertions and extractions with a minimum bending radius of ≥20mm, these patch cords undergo 100% factory testing to ensure an optimal balance between signal stability and practical installation durability.

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

दOrientalfiber 3mm गोल केबल LC/UPC- LC/UPC प्याच कर्डहरूउच्च घनत्व फाइबर अप्टिक प्याचिङ वातावरण को लागी आवश्यक घटक हो। Orientalfiber, Jiangsu Xuben Photoelectric टेक्नोलोजी समूह अन्तर्गत एक ब्रान्ड द्वारा निर्मित, यी प्याच कर्डहरूले 15,000-वर्ग-मीटर उत्पादन आधार र उन्नत उत्पादन प्रक्रियाहरूबाट लाभ उठाउँछन्। स्रोत चयन गरेरOrientalfiber 3mm गोल केबल LC/UPC- LC/UPC प्याच कर्डहरू, नेटवर्क इन्जिनियरहरूले ISO9001 र ISO45001 प्रमाणीकरणहरूद्वारा समर्थित उत्पादन प्राप्त गर्छन्, जसले विश्वव्यापी रूपमा महत्वपूर्ण डेटा केन्द्रहरू र दूरसञ्चार केन्द्रहरूमा भरपर्दो कार्यसम्पादन सुनिश्चित गर्दछ।

प्राविधिक डिजाइन र सिग्नल अखण्डता

यसको पछाडि इन्जिनियरिङOrientalfiber 3mm गोल केबल LC/UPC- LC/UPC प्याच कर्डहरूउच्च परिशुद्धता र कम संकेत क्षीणन मा केन्द्रित। G657A1 एकल-मोड फाइबर प्रयोग गर्दै, यी केबलहरू आधुनिक केबल रूटिङको भौतिक मागहरू ह्यान्डल गर्न डिजाइन गरिएका छन्।

सटीक कम्पोनेन्टहरू र गुणस्तर निर्माण गर्नुहोस्

LC/UPC उच्च परिशुद्धता कनेक्टरहरू: सानो फारम कारक LC कनेक्टरहरूले स्विचहरू र प्याच प्यानलहरूमा पोर्ट घनत्व बढाउन अनुमति दिन्छ। UPC (अल्ट्रा फिजिकल कन्ट्याक्ट) पॉलिशले ≥50dB को फिर्ता नोक्सान सुनिश्चित गर्दछ, जुन उच्च-गति इथरनेट अनुप्रयोगहरूको लागि मानक हो।
3.0mm LSZH ज्याकेट: पातलो 2.0mm विकल्पहरूको विपरीत, 3mm राउन्ड केबलले परिष्कृत मेकानिकल सुरक्षा प्रदान गर्दछ। कम धुवाँ शून्य हलोजन (LSZH) सामग्रीले इनडोर स्थापनाहरूको लागि सुरक्षा अनुपालन सुनिश्चित गर्दछ, विशेष गरी राइजर र तेर्सो केबलिङमा।
सिरेमिक फेरुल टेक्नोलोजी: प्रत्येक कनेक्टरमा उच्च-ग्रेड सिरेमिक फेरूल हुन्छ जसले 800 भन्दा बढी मिलन चक्रहरूमा सटीक पङ्क्तिबद्धता कायम गर्दछ।
बेन्ड असंवेदनशीलता: ≥20mm को न्यूनतम झुकाउने त्रिज्याको साथ, यी कर्डहरूले भीडभाड भएको सर्भर र्याकहरूमा कडा कुनाहरूबाट रूट गर्दा पनि सिग्नलको अखण्डता कायम राख्छन्।

बहुमुखी उद्योग अनुप्रयोगहरू

को आवेदनOrientalfiber 3mm गोल केबल LC/UPC- LC/UPC प्याच कर्डहरूधेरै क्षेत्रहरूमा फैलिएको छ, उच्च ब्यान्डविथ सेवाहरूको लागि आवश्यक स्थिर भौतिक तह प्रदान गर्दछ।

इन्टरप्राइज डाटा केन्द्रहरू र इथरनेट प्रणालीहरू

नेटवर्कको कोरमा, यी प्याच कर्डहरूले उच्च-गति ट्रान्ससिभरहरूलाई वितरण फ्रेमहरूमा जडान गर्दछ। पहेंलो LSZH ज्याकेटले एकल-मोड फाइबर लिङ्कहरूको लागि स्पष्ट पहिचान प्रदान गर्दछ, सजिलो मर्मत र समस्या निवारणको सुविधा प्रदान गर्दछ।

FTTH र ब्रॉडब्यान्ड पूर्वाधार

फाइबर-टू-द-होम (FTTH) डिप्लोइमेन्टहरूको लागि प्राथमिक छनोटको रूपमा, 3mm केबलको स्थायित्वले यसलाई अप्टिकल नेटवर्क टर्मिनल (ONT) र वितरण बक्स बीचको जडानहरूको लागि उपयुक्त बनाउँछ। यसले अन्त-प्रयोगकर्ताहरूलाई भिडियो, डेटा, र आवाज सेवाहरूको निर्बाध डेलिभरीलाई समर्थन गर्दछ।

औद्योगिक र यातायात जडान

मानक IT बाहेक, ओरिएन्टलफाइबर उत्पादनहरू विद्युतीय पावर ग्रिडहरू र रेल ट्रान्जिट सञ्चार प्रणालीहरूमा एकीकृत छन्। को बलियो निर्माणOrientalfiber 3mm गोल केबल LC/UPC- LC/UPC प्याच कर्डहरूतिनीहरूले औद्योगिक फ्रन्ट-एन्ड जडानहरूमा पाइने कम्पनहरू र वातावरणीय उतार-चढ़ावहरू सामना गर्न सक्ने सुनिश्चित गर्दछ।

बारम्बार सोधिने प्रश्नहरू (FAQ)

के arयी LC/UPC प्याच कर्डहरूको लागि 3mm व्यासको प्राथमिक लाभहरू?

3mm व्यासले पातलो प्याच कर्डहरूको तुलनामा उच्च तन्य शक्ति र क्रस प्रतिरोध प्रदान गर्दछ। यसले बनाउँछOrientalfiber 3mm गोल केबल LC/UPC- LC/UPC प्याच कर्डहरूब्याकबोन र तेर्सो केबलिङका लागि बढी उपयुक्त जहाँ केबल बढी भौतिक ह्यान्डलिंगको अधीनमा हुन सक्छ।

के LC/UPC कनेक्टरले उच्च-गति डाटा ट्रान्समिसनलाई समर्थन गर्छ?
हो। LC/UPC कनेक्टर एकल-मोड फाइबर अनुप्रयोगहरूको लागि उद्योग मानक हो। ≥50dB को फिर्ता घाटा र कम सम्मिलन हानि संग, यो 10G, 40G, र 100G इथरनेट अनुप्रयोगहरूसँग पूर्ण रूपमा उपयुक्त छ।

के यी केबलहरू फराकिलो तापक्रम उतार चढाव भएको वातावरणमा प्रयोग गर्न सकिन्छ?
दOrientalfiber 3mm गोल केबल LC/UPC- LC/UPC प्याच कर्डहरू-25°C र +65°C को बीचमा सञ्चालनको लागि मूल्याङ्कन गरिएको छ, तिनीहरूलाई जलवायु-नियन्त्रित डेटा केन्द्रहरू र गैर-टेम्पर्ड टेलिकम्युनिकेसन एन्क्लोजरहरू दुवैको लागि विश्वसनीय बनाउँदै।

के यी प्याच कर्ड कारखाना परीक्षण गरिएको छ?
हो, प्रत्येक एकाइ 100% फ्याक्ट्री समाप्त हुन्छ र ग्राहकलाई डेलिभर गर्नु अघि निर्दिष्ट अप्टिकल र मेकानिकल मापदण्डहरू पूरा गरेको सुनिश्चित गर्नको लागि कठोर परीक्षणहरू पार गर्दछ।

आवेदन:

● डाटा केन्द्रहरू

● इथरनेट अनुप्रयोगहरू

● FTTH अनुप्रयोगहरू

● ब्याकबोन, तेर्सो र राइजर अनुप्रयोगहरू

● भिडियो, डेटा र आवाज सेवाहरू

● परीक्षण उपकरण अनुप्रयोगहरू

विशेषताहरु:

● उच्च परिशुद्धता कनेक्टर

● UPC र APC अन्तिम अनुहार पोलिश

● SC, LC, सबै एकल फाइबर कनेक्टर

● अनुकूलित लम्बाइ उपलब्ध छ

● 100% कारखाना समाप्त र परीक्षण

● ROHS अनुरूप

प्राविधिक विशिष्टता:

निर्माणहरू	एकाइ	विवरणहरू
फाइबर मोड		एकल मोड: ITU-T G657A1
फाइबर गणना		सिम्प्लेक्स
तरंगदैर्ध्य	nm	1310/1550
प्रविष्टि हानि	dB	≤०.३०
फिर्ता घाटा	dB	≥५०(UPC)
थाइट-बफर फाइबर व्यास	उम	900
थाइट-बफर फाइबर रंग		सेतो
केबल ज्याकेट रंग		पहेंलो
केबल ज्याकेट सामाग्री		LSZH
केबल व्यास	mm	Φ3.0 ±0.20
लम्बाइ	m	३.० +०.१/-०
कनेक्टर प्रकार		LC/UPC (नीलो)
एन्डफेस पोलिश		UPC
फेरुल सामग्री		सिरेमिक
जडान पुनरावृत्ति		> 800 पटक
न्यूनतम झुकाउने त्रिज्या	mm	≥२०
फाइबर/केबल रिटेन्सन भेट	N	50N±2N 5N/s 120s अवधिमा
सञ्चालन तापमान	℃	-25 ℃ ~ +65 ℃
भण्डारण तापमान	℃	-25 ℃ ~ +65 ℃

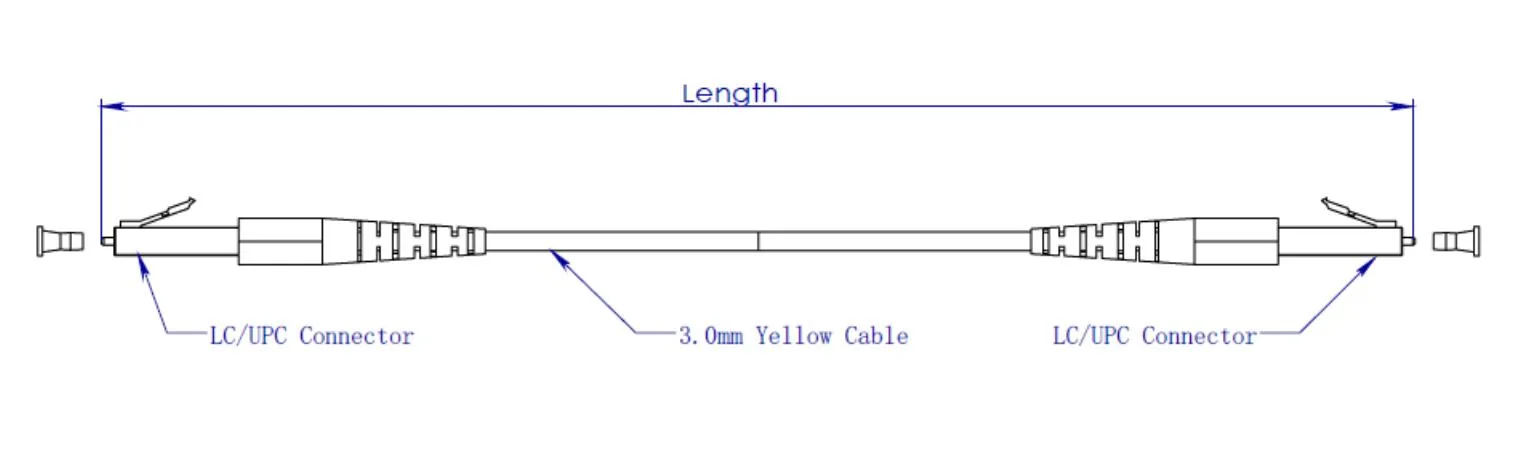

आयामी रेखाचित्र:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

केबल निर्माण:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

वस्तुहरू		निर्दिष्टीकरणहरू
टाइट बफर फाइबर	फाइबर गणना	1
	फाइबर प्रकार	G.657A1
	फाइबर रंग	निलो
	सामग्री	LSZH
	व्यास	Φ0.9 ± 0.05mm
	टाइट बफर रंग	सेतो
शक्ति सदस्य	सामग्री	पलिएस्टर धागो
बाहिरी आवरण	सामग्री	LSZH
	व्यास	Φ3.0 ± 0.2 मिमी
	बाहिरी आवरणको रंग	पहेंलो
मसी चिन्ह	रङ	कालो

फाइबर विशेषता:

केबल फाइबर (समाप्त केबलको फाइबर) को सबै विशेषताहरू कम्तिमा ITU-T सिफारिस G.657A1 अनुसार हुनुपर्छ र निम्नानुसार हुनुपर्छ।

वस्तु	विशिष्टता
फाइबर प्रकार	एकल मोड
फाइबर सामग्री	डोप गरिएको सिलिका
क्षीणन गुणांक @ 1310 एनएम @ 1383nm @ 1460nm @ 1550 एनएम @ 1625nm	≤ ०.३५ dB/किमी ≤ ०.३५ dB/किमी ≤ ०.२५ dB/किमी ≤ ०.२१ dB/किमी ≤ ०.२३ dB/किमी
केबल कट-अफ तरंगदैर्ध्य	≤ 1260 एनएम
शून्य फैलावट तरंगदैर्ध्य	१३०० ~ १३२४ एनएम
शून्य फैलावट ढलान	≤ ०.०९२ पीएस/(nm²किमी)
PMD @ 1550 nm	≤0.1 ps/किमी^१/२
रंगीन फैलावट @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 एनएम @ 1625 एनएम	≤3 ps/(nm. किमी) ≤5.3 ps/(nm. km) ≤18.0 ps/(nm. km) ≤22 ps/(nm. किमी)
मोड क्षेत्र व्यास @ 1310 एनएम	8.8±0.4um
कोर / क्लेड एकाग्रता त्रुटि	≤ ०.५ उम
क्लेडिंग व्यास	१२५.० ± ०.७ उम
क्लेडिङ गैर-गोलाकारता	≤५%
प्राथमिक कोटिंग व्यास	२४२ ± ७ उम
एकाग्रता प्राथमिक कोटिंग / कोटिंग	≤10 µm
कोटिंग गैर-गोलाकारता	≤ ०.७%
केबल झुकाउने हानि संग क्षीणन 1 घुमाउनुहोस् 1 त्रिज्या 10mm 10 घुमाउँछ 1 त्रिज्या 15mm	1550nm ≤Δ0.75dB/km 1625nm ≤Δ1.5dB/km 1550nm ≤Δ0.25dB/km 1625nm ≤Δ1.0dB/km
