को उत्पादनसबै डाइलेक्ट्रिक स्व-समर्थन ADSS एरियल फाइबर अप्टिक केबलशिल्प कौशल को भावना मा केन्द्रित छ। हाम्रो समूहले चारवटा विशेष सुविधाहरू सञ्चालन गर्दछ—इनडोर/आउटडोर केबलहरू, ODN कम्पोनेन्टहरू, र नेटवर्क उपकरणहरू कभर गर्दै—प्रत्येक कम्पोनेन्टले कडा अन्तर्राष्ट्रिय मापदण्डहरू पूरा गरेको सुनिश्चित गर्दै।

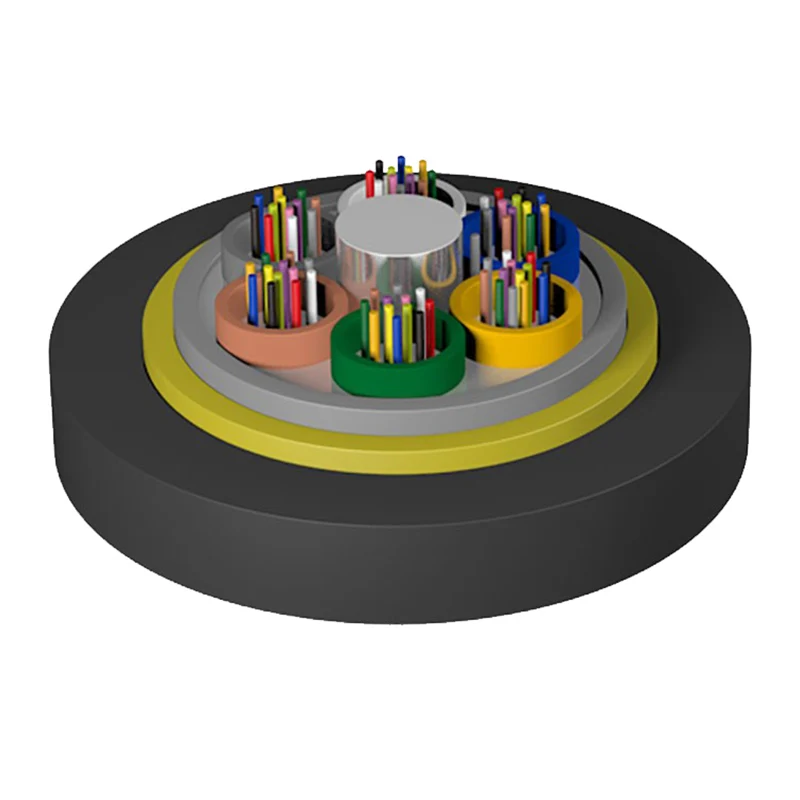

दसबै डाइलेक्ट्रिक स्व-समर्थन ADSS एरियल फाइबर अप्टिक केबलएक परिष्कृत ढीला ट्यूब तह stranding संरचना को उपयोग गर्दछ। यो डिजाइनले 250μm अप्टिकल फाइबरहरू विशेष वाटरप्रूफ कम्पाउन्डले भरिएको उच्च-मोड्युलस ट्यूबहरू भित्र सुरक्षित गरिएको सुनिश्चित गर्दछ।
1. लाइभ-लाइन स्थापना र दक्षता
नेटवर्क परिनियोजनको लागि एक प्रमुख पीडा बिन्दु पावर आउटेज को लागत हो। दसबै डाइलेक्ट्रिक स्व-समर्थन ADSS एरियल फाइबर अप्टिक केबलबाटओरिएन्टलफाइबरबिजुली बन्द नगरीकन स्थापना गर्न सकिन्छ, उपयोगिता प्रदायकहरूको लागि परिचालन डाउनटाइम र श्रम लागतहरू उल्लेखनीय रूपमा घटाउँदै।
2. वातावरणीय लचिलोपन र मेकानिकल शक्ति
1000m भन्दा बढी स्प्यान क्षमताको साथ, यो केबल भारी बरफ भार र उच्च हावा गति सामना गर्न डिजाइन गरिएको छ। यसको हल्का तौल निर्माणले अवस्थित टावरहरूमा मेकानिकल भार कम गर्छ र समर्थन गर्दछ, पावर लाइनको संरचनात्मक अखण्डता अक्षुण्ण रहेको सुनिश्चित गर्दै।
3. उच्च भोल्टेज अनुकूलता र दीर्घायु
दसबै डाइलेक्ट्रिक स्व-समर्थन ADSS एरियल फाइबर अप्टिक केबलविशेष गरी उच्च भोल्टेज वातावरणको लागि ईन्जिनियर गरिएको छ। 110kV र 220kV लाइनहरूको लागि, हाम्रो AT (एन्टि-ट्र्याकिङ) म्यानको प्रयोगले 30 वर्षभन्दा बढीको डिजाइन जीवन अवधिलाई समर्थन गर्दै विद्युतीय क्षरणलाई रोक्छ।
|
सन्दर्भ बाहिरी व्यास (मिमी) |
सन्दर्भ वजन (kg/km) |
Rec दैनिक अधिकतम। कामको तनाव (kN) |
अधिकतम स्वीकार्य कार्य तनाव (kN) |
शक्ति तोड्नुहोस् (kN) |
शक्ति सदस्य CSA (mm2) |
लोचको मोडुलस (kN/mm2) |
गर्मी विस्तार गुणांक ×१०-६/के |
उपयुक्त स्प्यान (NESC मानक, m) |
||||
|
पीई म्यान |
एटी म्यान |
A |
B |
C |
D |
|||||||
|
11.8 |
117 |
124 |
1.5 |
4 |
10 |
4.6 |
7.6 |
1.8 |
160 |
100 |
140 |
100 |
|
12.0 |
121 |
129 |
2.25 |
6 |
15 |
7.6 |
8.3 |
1.5 |
230 |
150 |
200 |
150 |
|
12.3 |
126 |
134 |
3.0 |
8 |
20 |
10.35 |
9.45 |
1.3 |
300 |
200 |
290 |
200 |
|
12.6 |
133 |
141 |
3.6 |
10 |
24 |
13.8 |
10.8 |
1.2 |
370 |
250 |
350 |
250 |
|
12.8 |
138 |
145 |
4.5 |
12 |
30 |
14.3 |
11.8 |
1.0 |
420 |
280 |
400 |
280 |
|
13.1 |
145 |
153 |
5.4 |
15 |
36 |
18.4 |
13.6 |
0.9 |
480 |
320 |
460 |
320 |
|
13.5 |
155 |
163 |
6.75 |
18 |
45 |
22.0 |
16.4 |
0.6 |
570 |
380 |
550 |
380 |
|
13.8 |
163 |
171 |
7.95 |
22 |
53 |
26.4 |
18.0 |
0.3 |
670 |
460 |
650 |
460 |
|
14.4 |
177 |
186 |
9.0 |
26 |
60 |
32.2 |
19.1 |
0.1 |
750 |
530 |
750 |
510 |
|
14.6 |
182 |
191 |
10.5 |
28 |
70 |
33.0 |
19.6 |
0.1 |
800 |
560 |
800 |
560 |
|
14.8 |
195 |
204 |
12.75 |
34 |
85 |
40.0 |
20.1 |
0.1 |
880 |
650 |
880 |
650 |
भण्डारण / सञ्चालन तापमान: -40 ℃ - + 70 ℃
|
फाइबर अप्टिक प्रकार |
(+20 ℃) |
ब्यान्डविथ |
संख्यात्मक एपर्चर |
अप्टिकल केबलको तरंगदैर्ध्य काट्नुहोस् |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
≤0.36dB/किमी |
≤0.22dB/km |
--- |
--- |
--- |
≤1260nm |
|
G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/किमी |
--- |
--- |
--- |
≤1450nm |
|
50/125µm |
≤3.3dB/किमी |
≤1.2dB/किमी |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
०.२००±०.०१५ एनए |
--- |
|
६२.५/१२५µm |
≤3.5dB/km |
≤1.2dB/किमी |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
०.२७५±०.०१५ एनए |
--- |
नोट:
a ADSS केबलहरूको केवल एक भाग तालिकामा सूचीबद्ध गरिएको छ, अन्य स्प्यानहरूसँग ADSS केबलहरू बिक्री व्यक्तिहरूको सोधपुछ हुन सक्छ।
b तालिकामा निर्दिष्टीकरणहरू सर्तमा प्राप्त हुन्छन् कि त्यहाँ कुनै उचाइ भिन्नता छैन र स्थापना 1% छ
ग फाइबर गणना 2 देखि 72 हो, फाइबर को पहिचान राष्ट्रिय मानक संग अनुपालन
इष्टतम आयामहरू: सानो केबल व्यासले हावा र बरफ जस्ता वातावरणीय कारकहरूको प्रभावलाई कम गर्छ।
सुपीरियर टेन्साइल गुणहरू: विशिष्ट स्प्यान आवश्यकताहरू पूरा गर्न प्रत्येक परियोजनाको लागि अरामिड यार्नको सटीक मात्रा गणना गरिन्छ।
अनुपालन: हाम्रो ADSS केबल IEEE 1222 र IEC 60794-1 मापदण्डहरूसँग पूर्ण रूपमा अनुपालन गर्दछ।
थर्मल स्थिरता: सञ्चालन तापमान को एक विस्तृत श्रृंखला मा उत्कृष्ट प्रदर्शन कायम राख्छ।
सबै डाइलेक्ट्रिक स्व-समर्थन ADSS एरियल फाइबर अप्टिक केबल निम्नका लागि रुचाइएको छनोट हो:
दूरसंचार: क्यारियर-ग्रेड ट्रंक लाइनहरू र स्थानीय क्षेत्र नेटवर्क डाटा प्रसारण।
पावर युटिलिटीहरू: विभिन्न स्तरका उच्च-भोल्टेज प्रसारण लाइनहरू (10kV देखि 220kV)।
औद्योगिक पूर्वाधार: विद्युतीय शक्ति, रेल ट्रान्जिट, र राजमार्गहरूमा अगाडि-अन्त जडानहरू।
Q: विभिन्न भोल्टेज स्तरहरूको लागि बाहिरी म्यान सामग्री कसरी निर्धारण गरिन्छ?
A: 10kV र 35kV पावर लाइनहरूको लागि, एक Polyethylene (PE) म्यान सामान्यतया प्रयोग गरिन्छ। 110kV र 220kV लाइनहरूको लागि, हामी ह्याङ्गिङ पोइन्टमा विद्युतीय क्षेत्रको बल गणना गर्छौं र क्षरण रोक्न AT (एन्टि-ट्र्याकिङ) बाहिरी म्यान प्रयोग गर्छौं।
Q: Orientalfiber ADSS केबलहरूको अधिकतम स्प्यान क्षमता के हो?
A: परियोजनाको आवश्यकता अनुसार स्प्यान फरक हुँदा, सबै डाइइलेक्ट्रिक स्व-समर्थन ADSS एरियल फाइबर अप्टिक केबल 1000m भन्दा बढी स्प्यानहरूको लागि डिजाइन गर्न सकिन्छ।
प्रश्न: के यो केबल अवस्थित पावर टावरहरूमा प्रयोग गर्न सकिन्छ?
A: हो। यो हल्का वजन र गैर-धातु भएको हुनाले, यो महत्त्वपूर्ण वजन थप नगरी अवस्थित विद्युत वितरण र प्रसारण पूर्वाधारमा सञ्चार क्षमताहरू थप्नको लागि आदर्श हो।
