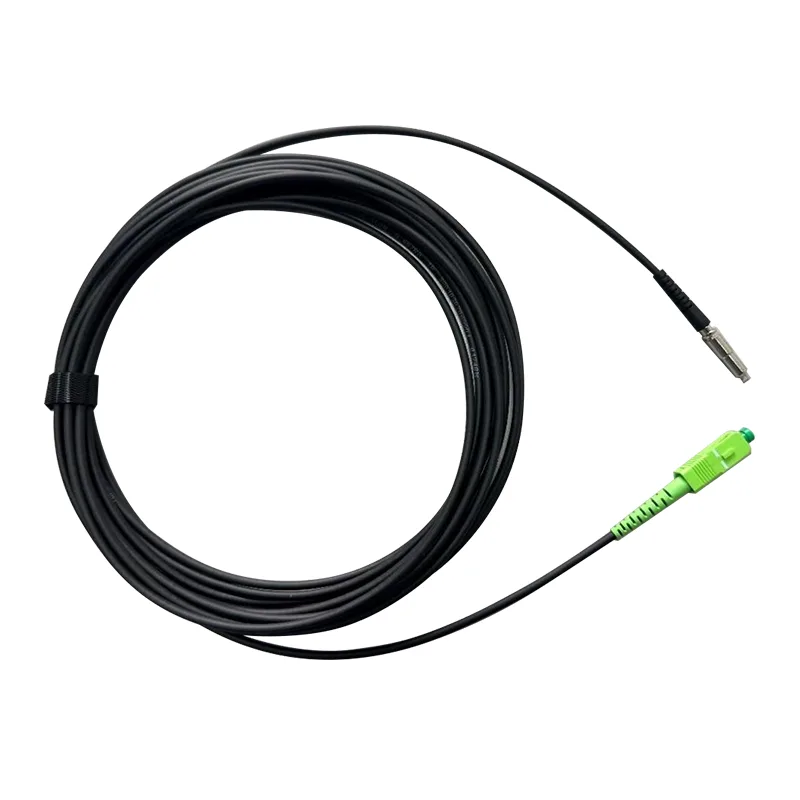

Mini SC/APC प्याच कर्ड एक कम्प्याक्ट SC/APC कनेक्टर भएको अप्टिकल फाइबर जडान केबल हो। यो कम सम्मिलन हानि र उच्च रिटर्न हानि प्रदान गर्न ईन्जिनियर गरिएको छ, अप्टिकल नेटवर्क को एक विस्तृत श्रृंखला मा संकेत अखण्डता सुनिश्चित। हाम्रो उत्पादन आधुनिक FTTX/FTTH प्रणाली र निष्क्रिय अप्टिकल नेटवर्क (PON) को मागहरू पूरा गर्न कडा गुणस्तर नियन्त्रण अन्तर्गत निर्मित छ।
FTTX / FTTH प्रणालीहरू
इथरनेट नेटवर्कहरू
CATV लिङ्कहरू
अप्टिकल सिग्नल वितरण
निष्क्रिय अप्टिकल नेटवर्क (PON)
कम सम्मिलन हानि, उच्च फिर्ती हानि
उच्च पुनरावृत्ति र विनिमय योग्यता
100% सम्मिलन, फिर्ता हानि, अन्त अनुहार, र हस्तक्षेपको लागि परीक्षण गरियो
बलियो मेकानिकल सहनशीलता
Telcordia GR-326-Core मापदण्डहरूको पालना गर्दछ
थ्रु-वाल तारहरूको लागि छिटो र सजिलो स्थापना
घने केबलिङ वातावरणमा स्थिर प्रदर्शन कायम राख्छ
| निर्माणहरू | एकाइ | विवरणहरू | ||||
| फाइबर गणना | सिम्प्लेक्स | |||||
| तरंगदैर्ध्य | nm | 1310/1550 | ||||
| प्रविष्टि हानि | dB | ≤०.३० | ||||
| फिर्ता घाटा | dB | ≥६० (APC) | ||||
| केबल ज्याकेट रंग | कालो, वा अनुकूलन योग्य | |||||
| केबल बाहिरी व्यास | mm | φ3.0±0.1 | ||||
| फाइबर मोड | एकल मोड: G657 B3 | |||||
| केबल ज्याकेट सामाग्री | TPU, UVesisn। | |||||
| केबल वजन | kg/km | ८.५ (लगभग) | ||||
| मुद्रण सामग्री | अनुकूलन योग्य | |||||
| लम्बाइ | m | 80 वा अनुकूलन योग्य (सहिष्णुता: ±0.5m) |
||||
| कनेक्टर प्रकार | इनपुट: | मिनी एससी/एपीसी कनेक्टर | ||||
| आउटपुट: | SC/APC कनेक्टर | |||||
| सञ्चालन तापमान | ℃ | -20°C ~ +60℃ | ||||
| भण्डारण तापमान | ℃ | -40 ℃ ~ +85 ℃ | ||||

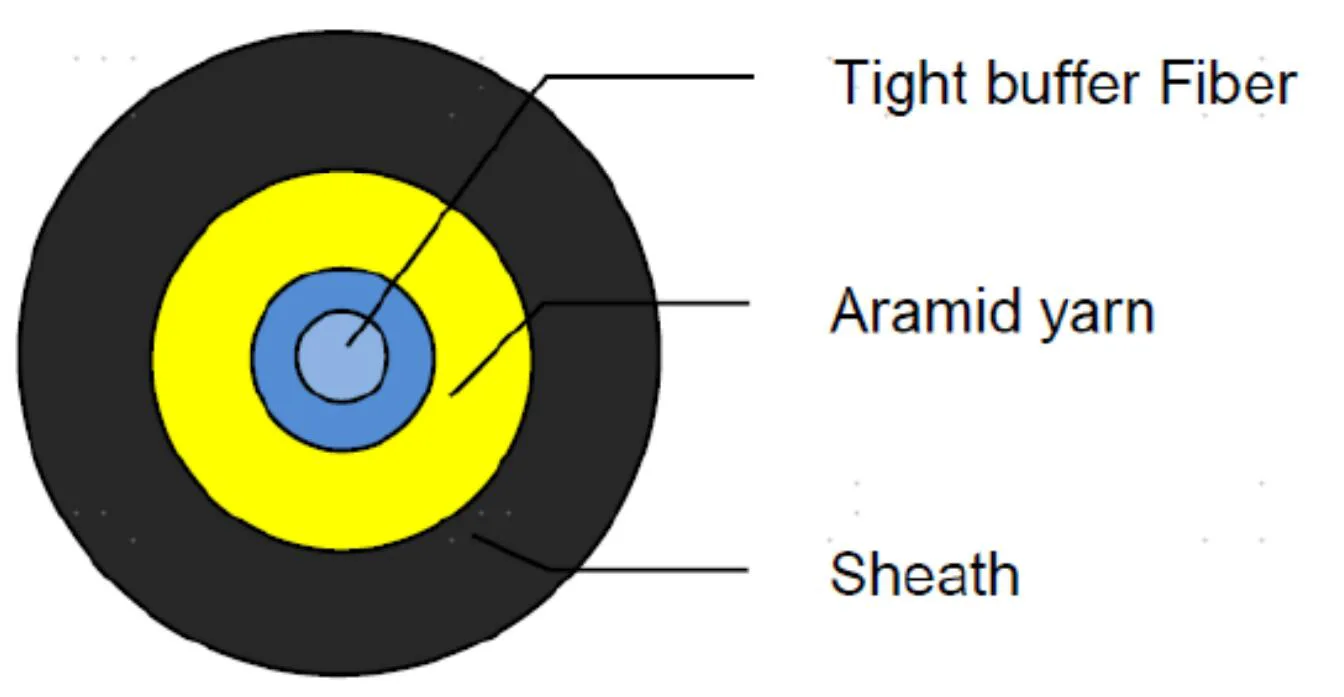

| वस्तुहरू | विवरणहरू | |
| अप्टिकल फाइबर | फाइबर प्रकार | ITU-T G.657B3 एकल मोड |
| कोर व्यास (μm) | 8-11μm | |
| क्लेडिंग व्यास (μm) |
125.0±0.7μm | |
| कोटिंग व्यास (μm) | 245±10μm (रङ्ग हुनु अघि) 250±15μm (रंगीन) |
|
| मोड क्षेत्र व्यास | 8.6~8.8±0.4μm @1310nm 9.6~9.8±0.5μm @1550nm |
|
| सञ्चालन तरंगदैर्ध्य | 1260~1625nm | |
| रङ | निलो | |
| केबल क्षीणन | ≤0.35dB/km λ= 1310 nm ≤0.25dB/km λ = 1550 nm ≤0.26dB/km λ = 1625 nm |
|
| फाइबर गणना | १ | |
| ग्लास निर्माता | ||
| टाइट बफर फाइबर | व्यास | ०.९०±०.०५ मिमी |
| रङ | निलो | |
| सामग्री | LSZH | |
| बाहिरी ज्याकेट | व्यास | 3.0±0.1mm |
| मोटाई | ०.८±०.१मिमी | |
| रङ | कालो | |
| सामग्री | TPU, UV प्रतिरोधी। | |
| शक्ति सदस्य | सामग्री | अरामिड धागो |
| स्प्यान | १ | ८० मि |
| स्थापना सुस्त | / | १% |
| अधिकतम हावा गति | / | ५० किमी/घन्टा |
| वजन | / | 8.4 kg/km |
| सञ्चालन कर्षण तनाव | १ | 200N |
| अधिकतम कर्षण तनाव | / | 1000N |
| केबल आवेदन | / | बाहिरी, एरियल, डक्ट स्थापना आत्म-समर्थित |

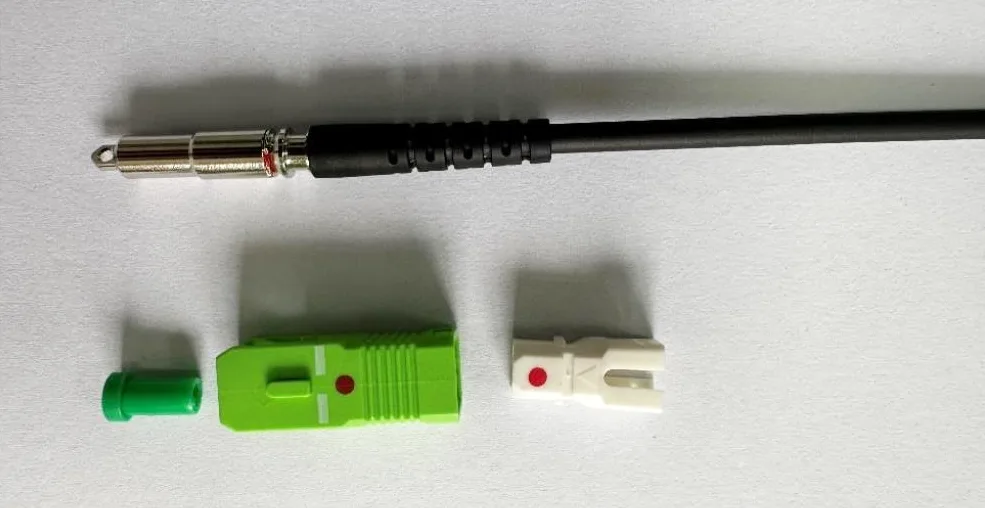

प्रेसिजन पॉलिशिंग
हाम्रा मिनी एससी/एपीसी कनेक्टरहरूले न्यूनतम ब्याक रिफ्लेक्सन र उत्कृष्ट अप्टिकल कार्यसम्पादनको लागि सटीक कोण-पालिसिङबाट गुज्रिरहेका छन्।
स्थायित्व र विश्वसनीयता
केबल ज्याकेट झुकाउने, तन्य तनाव, र वातावरणीय पहिरनको प्रतिरोध गर्न इन्जिनियर गरिएको छ, माग स्थापनाहरूमा दीर्घायु सुनिश्चित गर्दै।
सजिलो एकीकरण
प्याच कर्डले द्रुत तैनाती र पुन: कन्फिगरेसनलाई समर्थन गर्दछ, सेवा प्रदायकहरू, नेटवर्क इन्टिग्रेटरहरू, र इन्टरप्राइज सेटअपहरूको लागि आदर्श।
गुणस्तर आश्वासन
प्रत्येक Orientalfiber Mini SC/APC प्याच कर्डको 100% सम्मिलन हानि, रिटर्न हानि, र फ्याक्ट्री छोड्नु अघि अन्तिम अनुहार निरीक्षणको लागि परीक्षण गरिन्छ, लगातार प्रदर्शनको ग्यारेन्टी गर्दै।
नेटवर्क पोर्टहरू र आवश्यक केबल लम्बाइ पहिचान गर्नुहोस्।
SC/APC जडानकर्ताहरूलाई तोकिएका यन्त्रहरूमा दृढतापूर्वक जडान गर्नुहोस्।
इष्टतम सिग्नल गुणस्तर कायम राख्न अत्यधिक झुकाउने वा घुमाउने काम नगर्नुहोस्।
उच्च घनत्व वातावरणमा धेरै कर्डहरू व्यवस्थित गर्न उचित केबल व्यवस्थापन प्रयोग गर्नुहोस्।
प्रश्न: के मिनी SC/APC प्याच कर्ड बाहिर प्रयोग गर्न सकिन्छ?
A: हो, LSZH वा आउटडोर-रेट गरिएको ज्याकेट प्रयोग गरेर, यसले मानक बाहिरी अवस्थाहरूको सामना गर्न सक्छ।
Q: कुन फाइबर प्रकारहरू समर्थित छन्?
A: प्याच कर्डले G.657 र G.652 एकल-मोड फाइबरलाई समर्थन गर्दछ, सामान्यतया FTTX र PON नेटवर्कहरूमा प्रयोग गरिन्छ।
प्रश्न: के हामी केबल लम्बाइ अनुकूलन गर्न सक्छौं?
A: हो, ०.५ मिटरदेखि २० मिटरसम्मको लम्बाइ उपलब्ध छ। विशेष आवश्यकताहरूको लागि हामीलाई सम्पर्क गर्नुहोस्।
