1.1 वर्णन
सबैभन्दा उन्नत fttx नेटवर्क वितरण नोड उपकरणको रूपमा प्रि-कनेक्साइजिकल वितरण बाकस, द्रुत र भरपर्दो जडान, FTTX नेटवर्कको लागि राम्रो सुरक्षा र व्यवस्थापन प्रदान गर्नुहोस्।
| उत्पादन प्रकार | वर्गीकरण |
| GFS-8b र -1 | प्रि-कनेक्टेक्टेड फाइबर अप्टिकबल केबल वितरण बाक |
1.2 मानकहरू पालना गर्छन्
प्रस्तुत गरिएको उत्पादन डिजाइन गरिएको, निर्मित र मापदण्डका अनुसार पोष्ट गरिएको छ:
| त्यो-t g.652 | एकल मोड अप्टिकल फाइबरको विशेषताहरू |
| IEC 60794-1-1 | अप्टिकल फाइबर केबुल-भाग 1-1: सामान्य विशिष्ट विशिष्टता-सामान्य |
| IEC 60794-1-1- | अप्टिकल फाइबर केबलहरू-भाग 1-2: जेनेरिक विशिष्ट अपेक्षित आधारभूत केबल टेस्ट प्रक्रिया |
1.3 अनुप्रयोगहरू वातावरण
| चिज | मूल्य |
| अपरेशन तापमान | -40 ºc º ~ ~ + º 65 ºC |
| स्थापना तापमान | -3 ºC ~ ~ ~ + 30 ºC |
| भण्डारण तापमान | -40ºC ~ ~ + º 65 ºC |
| वायुमंडलीय दवाव | 70 ~ 106kPa |
| सापेक्षिक आर्द्रता | ≤ 93% (+0 ℃) |
1 तल शेल र माथिल्लो कभर तातो प्लेट वेल्डिंगले वेल्ड गरिएको छ, जुन desiterimes छैन।
2 सामग्री: PP।
Res। ओसको ओसको प्रमाण, वाटरप्रूफ, धुलो-प्रमाण, साताई-बुढेसकाल।
। Ip IP68 मा सुरक्षा स्तर।
Encres। आन्तरिकको 1x2 FBT- SBT- Pht8 plc स्प्लिटर वा 1x8 plc विभाजित संग सुसज्जित छ।
। स्थापना विधि: पोल-माउन्ट, आकाशत माउन्ट, वाल माउन्ट।
7। यो ड्रप केबल भण्डारण ट्रेले सुसज्जित हुन सक्छ from0 मिटर met मिली राउन्ड केबलको भण्डारण पूरा गर्न।
1.1 मेकानिकल विवरणहरू
| चिज | विशेषता | भन्नु |
| आवास को सामग्री | परिमार्जित PP प्लास्टिक | |
| धातुको गठन को सामग्री | उच्च-गुणवत्ताको स्टेनलेस स्टील | |

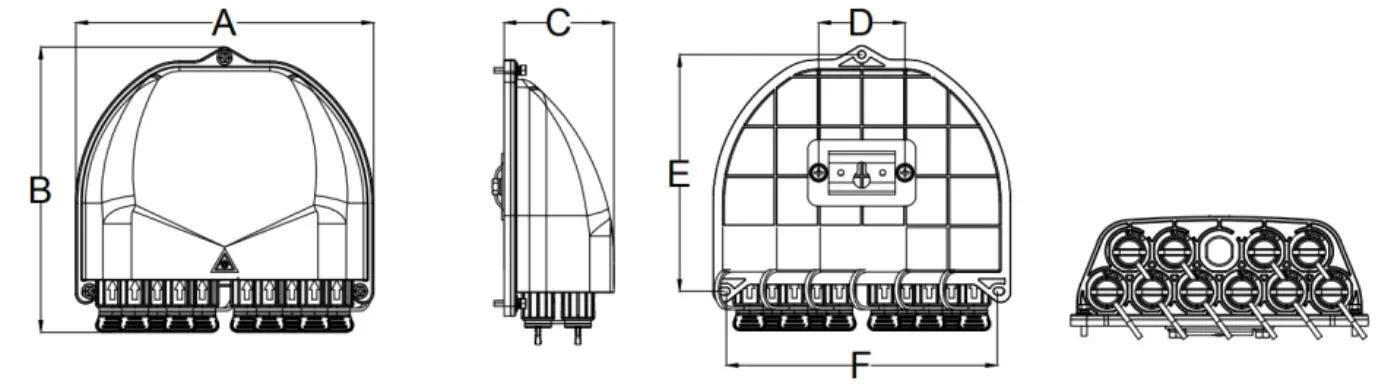

| बाह्य आयाम (MM) | 111 * 179 * * 66 66mm | एक * b * c |
| रंग | अध्यारो | |
| स्थापना प्वाल स्थिति (MM) | * * * 1 * 2 * 1 165 | D * e * f |

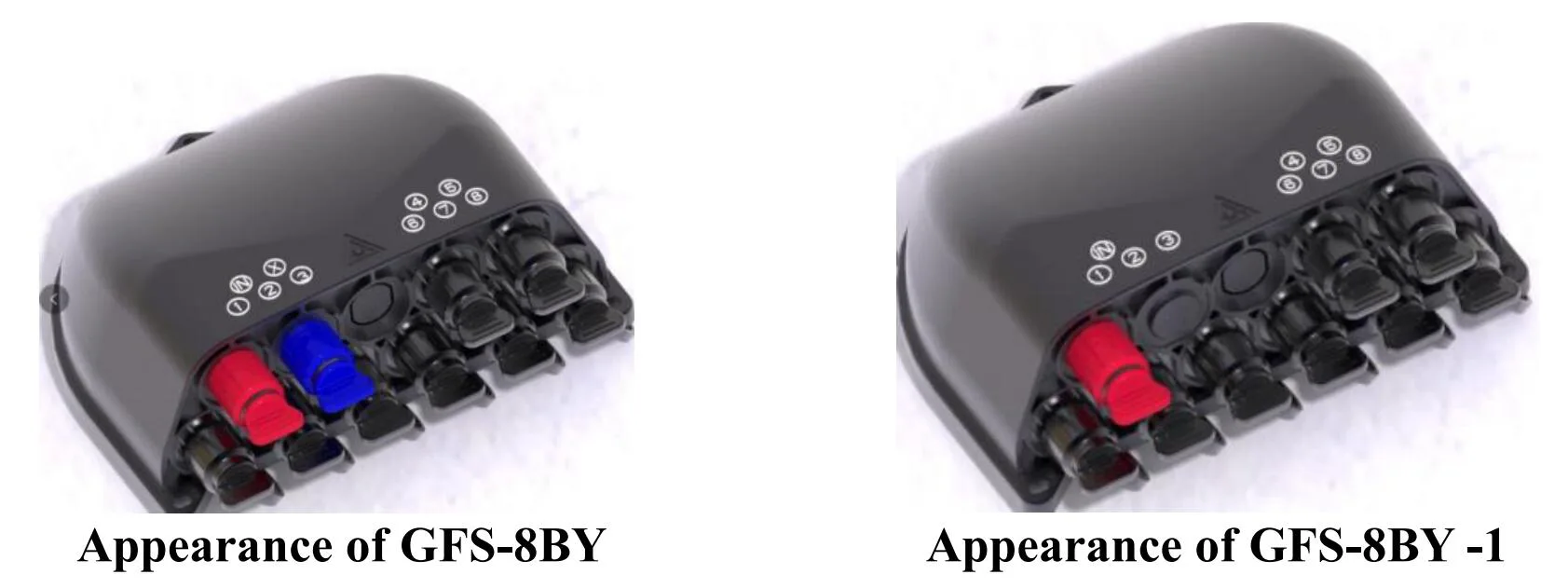

| प्रि-कनेक्ट्रेसिज्ड एडाप्टरहरूको संख्या | 10 | GFS-8bb (1 रातो, 1 निलो, 1 निलो, black कालो) |
| 9 | GFS-4BY-1 (1 रातो, 8 कालो) | |
| परेड | 1x2 FBTE स्प्लिटर + 1x8 plc स्प्लिटर | GFS-8bb, 1x2 FBT स्प्रिटरको 1x2 FBT स्प्रिटरको% 0% /% 0% छ |
| 1x8 plc विभाजन | GFS-4BY-1 | |
| आईपी ग्रेड | Ip68 | |
| वायुवान को लागी | Ul94-hb | यो आवश्यकता अनुसार अनुकूलित गर्न सकिन्छ। |
| तटस्थ नुन स्प्रे टेस्ट (NSS) | The 48 भेडा |
मुख्य अप्टिकल प्यारामिटरहरू
| नमुना | परेड | (DB) | Rl (db) | (DB) | टेस्ट विधि | |
| परेड | वितरण बाक | |||||
| Gfs -4b |
1 * 2 एफबीटी (/ 0/110) + 1 * pl ples स्प्लिटर, Scapc कनेक्टर संग |
1 * 2 एफबीटी (% 0%) | ≤ 8 .. | ≥55DB | ≤1.03 |
Il: IEC613003003-4- :: विधि बी Rl: IEC613003003-6-6-। विधि 1 |
| 1 * 2 FRBT (10%) + 1 * pl plc |
≤21.7 | ≥55DB | ≤21.9 | |||
|
1 * 2 एफबीटी (/ 0/20) + 1 * pl ples स्प्लिटर, Scapc कनेक्टर संग |
1 * 2 FRBT (% 0%) | ≤1.4 | ≥55DB | ≤1.6 | ||
| 1 * 2 एफबीटी (20%) + 1 * pl plc |
≤18.3 | ≥55DB | ≤18.5 | |||
|
1 * 2 FTB (/ 0/300) + 1 * pl ples स्प्लिटर, Scapc कनेक्टर संग |
1 * 2 एफबीटी (% 0%) | ≤21 | ≥55DB | ≤2.3 | ||
| 1 * 2 एफबीटी (% 0%) + 1 * pl plc |
≤16.5 | ≥55DB | ≤16.7 | |||
|
1 * 2 एफबीटी (600/40) + 1 * pl ples स्प्लिटर, Scapc कनेक्टर संग |
1 * 2 FBT (% 0%) | ≤2.8 | ≥55DB | ≤≤ .0 | ||
| 1 * 2 FBT (% 0%) + 1 * pl plc |
≤15.2 | ≥55DB | ≤15.4 | |||
|
1 * 2 एफबीटी (/ 0/500) + 1 * pl ples स्प्लिटर, Scapc कनेक्टर संग |
1 * 2 एफबीटी (% 0%) | ≤3.8 | ≥55DB | Que.0 | ||
| 1 * 2 एफबीटी (% 0%) + 1 * pl plc |
≤14.3 | ≥55DB | ≤14.5 | |||
|
GFS-4BY-1 |
1x8 plc विभाजन, Scapc कनेक्टर संग |
1 * pl plc | ≤10.5 | ≥55DB | ≤10.7 | |
माथिको तालिकामा देखाइएको अप्टिकल प्यारामिटरहरू पूर्वनिर्धारित मानहरू हुन्, र आवश्यकता अनुसार अनुकूलित गर्न सकिन्छ।
.1.1 उत्पादन केबल मार्गहरू:

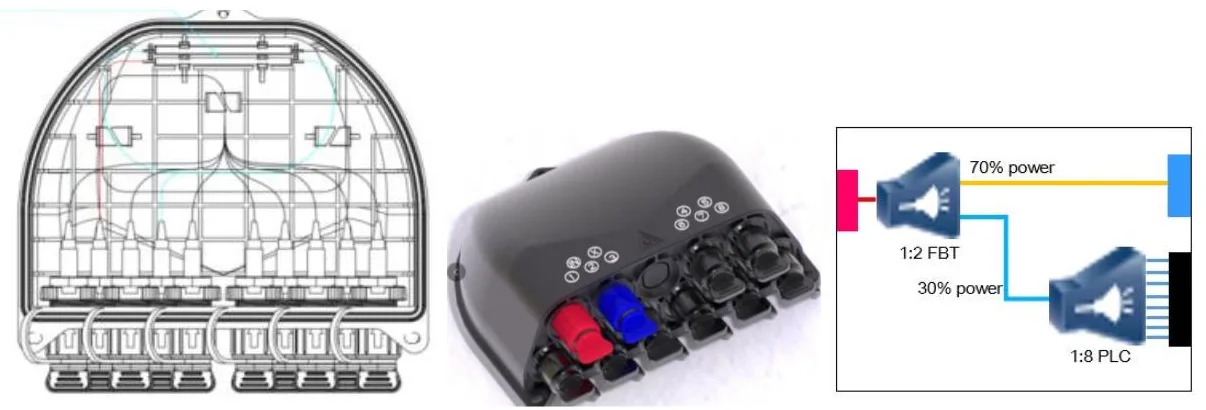

शीर्षमा pht, fbt तल fbt

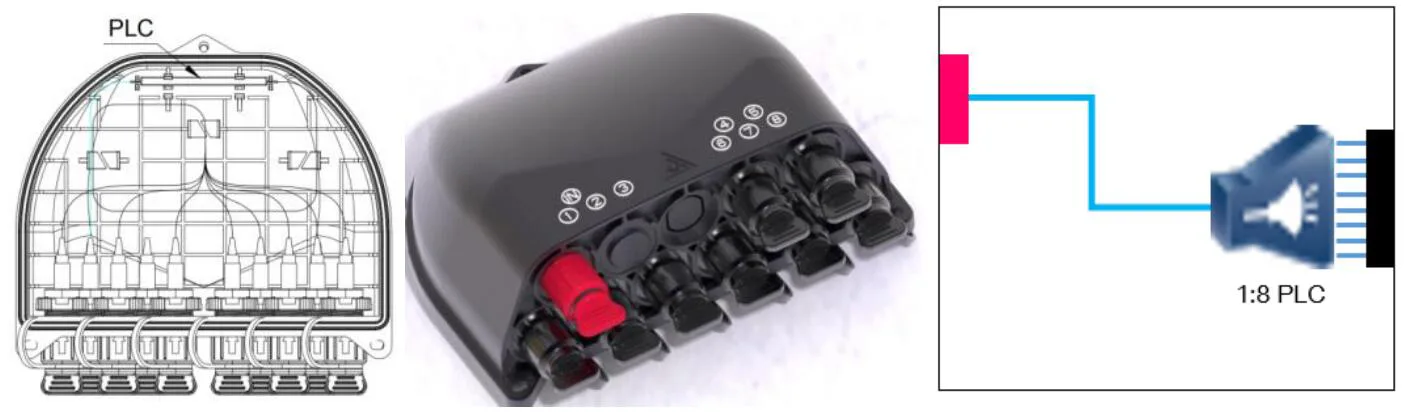

GFS-8bs (1 * 2 FBT + 1 * pl plc स्प्लिटरबल केबल तरीकाहरू)
GFS-4BY-1 (1 * pl plc स्प्रिटरबल केबल तरीकाहरू))

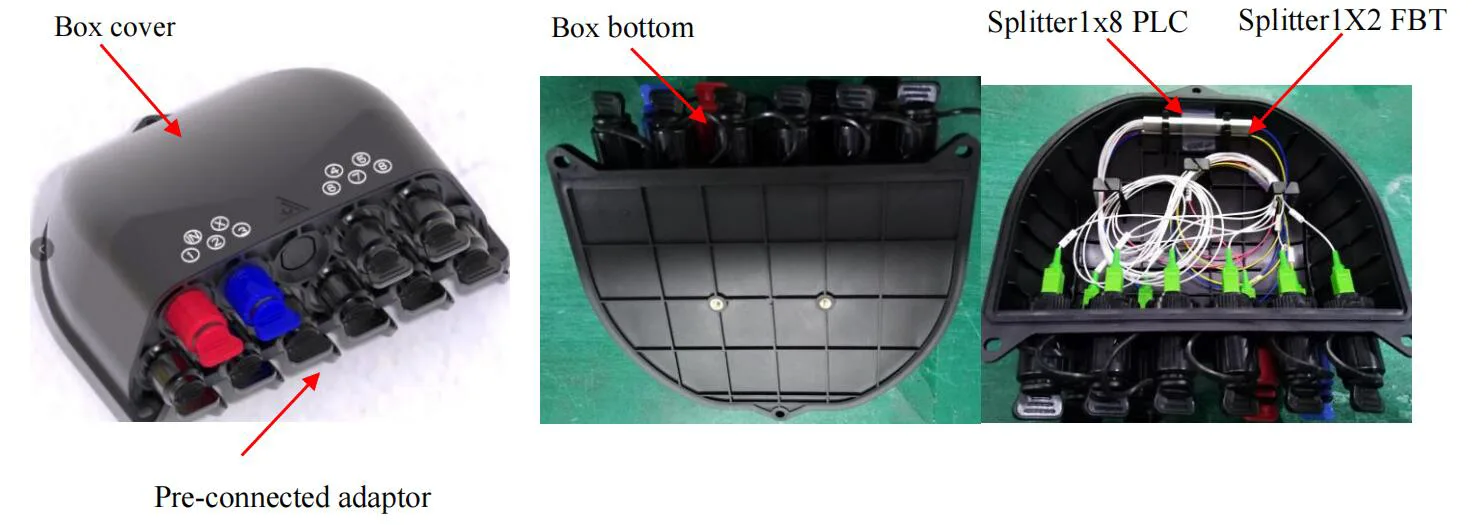

.2.2.1 मुख्य भागहरू
| होइन " | भागको नाम | इकाइ | मात्रा | भन्नु |
| 1 | बक्स तल | पीसीसी | 1 | |
| 2 | बक्स कभर | पीसीसी | 1 | |
| 3 | पूर्व-जडान एडाप्टर | पीसीसी | 10 | Gfs -4b |
| 4 | पीसीसी | 9 | GFS-4BY-1 | |
| 5 | विभाजित 12X2 FBT | पीसीसी | 1 | GFS-8b मा मात्र स्थापना गरियो |
| 6 | स्प्लिटर xx8 plc | पीसीसी | 1 |
.2.2.2 सामानहरू
| होइन " | भागको नाम | संदर्भ चित्र | इकाइ | मात्रा | भन्नु |
| 1 | प्रयोगकर्ताहरू | / | पीसीसी | 1 | भित्र |
| 2 | विभाजित परीक्षण रिपोर्ट | / | पीसीसी | 1 | भित्र |
| 3 | वाल-माउन्ट किट |
|
मिलाउनु | 1 | ग्राहकको रूपमा वैकल्पिक निवेदन |

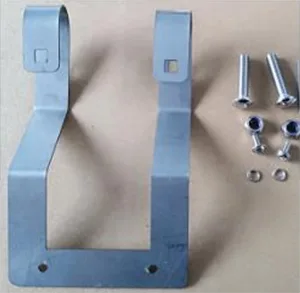

| 4 | पोल-चढाव किट |
|
मिलाउनु | 1 | ग्राहकको रूपमा वैकल्पिक निवेदन |
| 5 | Aerial-माउन्टेन किट |
|
मिलाउनु | 1 | ग्राहकको रूपमा वैकल्पिक निवेदन |
| 6 | ड्रप केबल शेडनी ट्रे |
|
मिलाउनु | 1 | ग्राहकको रूपमा वैकल्पिक निवेदन |
| 7 | ड्रप केबल शेडनी ट्रे |
|
मिलाउनु | 1 | ग्राहकको रूपमा वैकल्पिक निवेदन |
यो उत्पादन रोच वातावरणीय संरक्षण निर्देशक, र नेतृत्व, कारोमियम, हेक्साइड क्रोमानियम, PBBRORINITED DIPHNYL (PBBRINTYL ईथर (PBBDINLE ETHERLLE (PBBDE) को सामग्री सीमा भन्दा बढी हुँदैन।
.1.1। वाल माउन्ट स्थापना

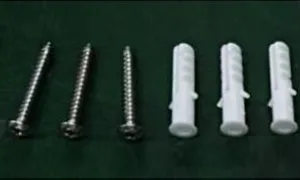

आयामका अनुसार 1 15 प्वालहरू ड्रिल गर्नुहोस्, विस्तार प्लग प्लग गर्नुहोस् φ7 .5 * 0, बक्स प्वालहरू मिलाउनुहोस् र स्क्रूहरू प्रयोग गर्नुहोस्।

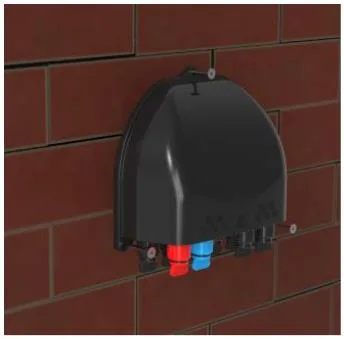

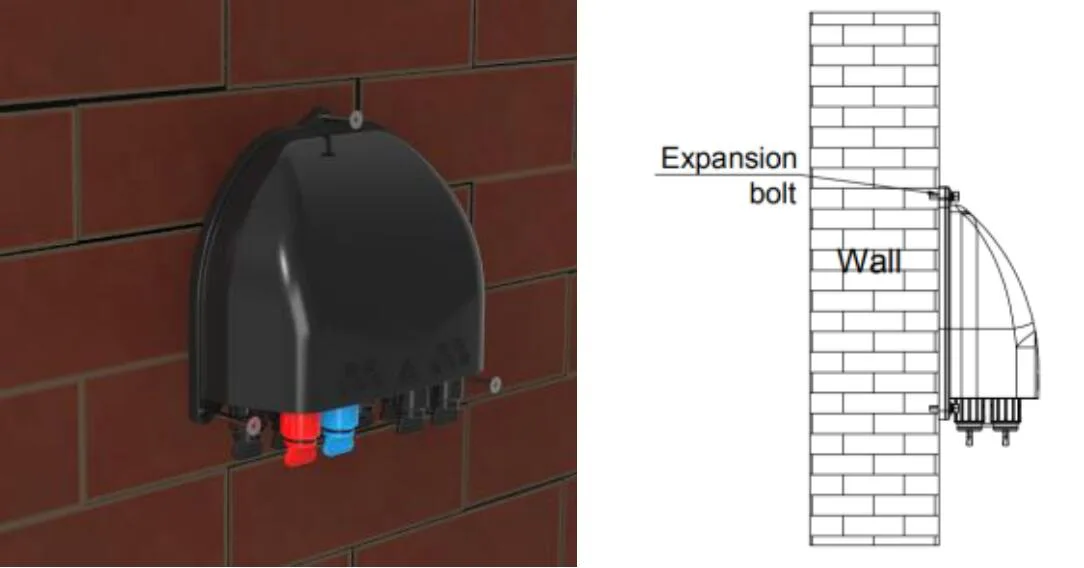

वाल माउन्ट गरिएको स्थापना
.2.2। पोल-माउन्ट स्थापना

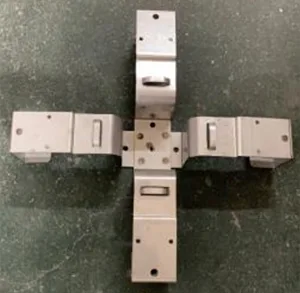

पछाडि प्लेटको स्लट मार्फत र टेलिकम्युप्टेदारी पोलमा यसलाई ठीक गर्नुहोस्

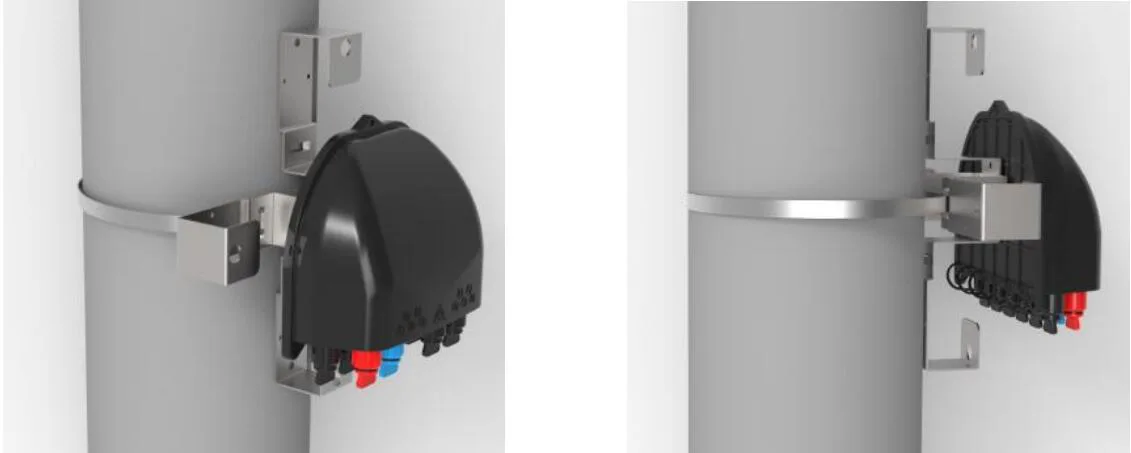

पोल माउन्ट गरिएको स्थापना
.3..3। वाल-माउन्ट स्थापना (ड्रपबॉक भण्डारण ट्रेको साथ)
ड्रपबर्डबर्ड स्ट्रिंग ट्रेको आयाम प्वालको आधारमा भित्तामा 1 प्वालहरू ड्रिल प्वालहरू φ 80 * 400 राख्नुहोस्, बक्स प्वालहरू मिलाउनुहोस्, र जोड दिनुहोस् स्क्रू संग।
वाल माउन्ट गरिएको स्थापना (ड्रपबॉक भण्डारण ट्रेको साथ
.4..4। पोल-माउन्ट स्थापना (ड्रपबॉक भण्डारण ट्रेको साथ)

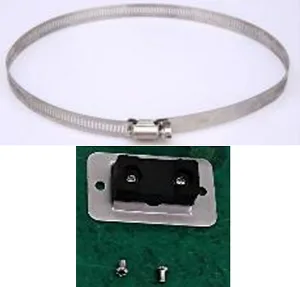

ड्रपबल भण्डारण ट्रेको स्लट मार्फत स्टेनलेस स्टील बेल्टहरू पास गर्नुहोस् र पोलमा बकेटमा ठीक गर्नुहोस्।
पोल-माउन्ट स्थापना (ड्रपबॉक भण्डारण ट्रेको साथ)

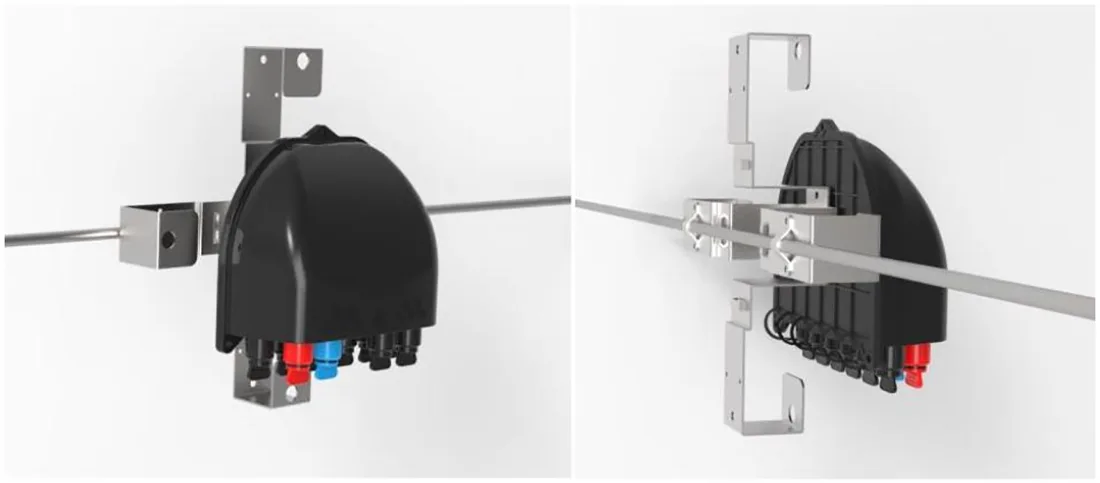

.5..5। Aersial-माउन्ट गरिएको स्थापना (ड्रपबॉक भण्डारण ट्रेको साथ)
मेसेन्जरको वितरण बाकस ठीक गर्न सानो धातु प्लेट प्रयोग गर्नुहोस्।
Aersial-माउन्ट गरिएको स्थापना (ड्रपबॉक भण्डारण ट्रेको साथ)
.1.1 प्रि-जडान एडाप्टर - A (e)
Inaw फाइबर कनेक्टर काउन्टरलक्स्टेरिवेयहरूको एर्रो भाग घुमाउनुहोस् र धुलो टोपी लिनुहोस्।
Fain ले फाइबर कनेक्टरको एरोको भाग माथि छ, 22 फाइलमा फाइटर कनेक्टर घुसाउनुहोस् र त्यसपछि तीर घुमाउनुहोस् भाग घडीको दिशामा।
.2.2 पूर्व-जडित एडपास्टर - B (XL)
Stress घुमाउनुहोस् एस एस अप्टिकल फाइबिकल कनेक्टर प्लग इन गर्नुहोस् घुमाउरो पार्ट्स मार्फत, र त्यसपछि यसलाई एडाप्टरमा प्लग गर्नुहोस्;
XL EXL पूर्व स्थापना गर्नुहोस् प्लास्टिकको कुञ्जीको एडाप्टरमा एक्सपोटर म्यान स्थापना गर्नुहोस्;
⚫ स्नोप वसनको प्लग घुसाउनुहोस्;
Heablobhabto केबल क्रमपी स्थापना हुनेछ र रेखा प्लगको नजिक हुनेछ;
Schect स्क्रू क्यान्टर केबल क्लोम्प्ल क्लोमप क्याप क्याप स्केब घडीको दिशामा
8..3 पूर्व-जडान एडाप्टर - C
The एर्रो क्यापलाई हटाउनको लागि एर्रोको दिशामा अप्टिकल फाइबरको अप्टेड प्लग प्लग प्लग प्लेटहरू रोक्नुहोस्; एर्रोको दिशामा एडाप्टरमा धुलो टोप्स्टर बाहिर लिन बटन थिच्नुहोस्।
Astere एड्स्टर बकवासको साथ एड्स्टर बकवासको साथ प्रयोग गरीयो। दुई माटोलाई समान तरीकाले कभर गर्नुहोस्।
⚫ स्थापित पूर्ववर्ती प्लगले कटौती गर्दै बकडलाई रिहा गर्न स्लाइड गर्दै, र त्यसपछि मुख्य शरीर पछाडि तान्नुहोस् यसलाई अलग गर्न।
8..4 पूर्व-जडान एडाप्टर - डी
Present प्री जडित प्लग अर्टोले घडीको दिशामा रोक्नुहोस् र एर्रोको दिशामा पूर्व जडान प्लग र धुलो कभर खोल्नुहोस्।
Even पूर्व जडान गरिएको प्लग D र पूर्व एरोप्टर डीभरले एर्रोको दिशामा जडान गर्यो, र यसलाई ठीक गर्न प्लग क्लक घडी घुमाउनुहोस्।
.5..5 पूर्व-जडान एडाप्टर - E (a)
Present प्री जडान प्लग एन्टि क्लकवाइज गर्नुहोस् र एर्रोको दिशामा पूर्व जडान प्लग र धुलो कभर खोल्नुहोस्
Even पूर्व जडान गरिएको प्लग E र पूर्व जडान एर्रोको दिशामा एडप्टर ई जडान गरिएको, र यसलाई ठीक गर्न प्लग क्लक घडी घुमाउनुहोस्।
.6..6 पूर्व-जडान एडप्लर -f
Stress घुमाउनुहोस् एस एस अप्टिकल फाइबिकल कनेक्टर प्लग इन गर्नुहोस् घुमाउरो पार्ट्स मार्फत, र त्यसपछि यसलाई एडाप्टरमा प्लग गर्नुहोस्;
XL EXL पूर्व स्थापना गर्नुहोस् प्लास्टिकको कुञ्जीको एडाप्टरमा एक्सपोटर म्यान स्थापना गर्नुहोस्;
⚫ स्नोप वसनको प्लग घुसाउनुहोस्;
Heablobhabto केबल क्रमपी स्थापना हुनेछ र रेखा प्लगको नजिक हुनेछ;
Scro अनादर घडीको दिशामा छालाको केबल केबल Clop सीप स्क्रू गर्नुहोस्।
| चिज | भौतिक | आकार (MM) | मात्रा | सकल तौल (किलोग्राम) |
| स्वतन्त्र उत्पाद प्याकेजिंग | गताको बाकस | 195x195x 955 | 1 | 0.7 |
| बाहिरी प्याकेजिंग डिब्बा | गताको बाकस | 810x410x510x510 | 40 | 28.1 |
| नोट: ड्रप केबल भण्डारण ट्रे बिना | ||||
