स्ट्रेन्डेड लूज ट्यूब गैर-धातु शक्ति सदस्य गैर-बख्तरबंद फाइबर अप्टिक केबल

दस्ट्रेन्डेड लूज ट्यूब गैर-धातु शक्ति सदस्य गैर-बख्तरबंद फाइबर अप्टिक केबल250μm अप्टिकल फाइबरहरू पनरोक कम्पाउन्डले भरिएको उच्च-मोड्युलस सामग्रीबाट बनाइएको खुल्ला ट्यूबहरूमा सम्मिलित हुन्छ। केबल कोर एक गैर-धातु FRP बल सदस्यमा केन्द्रित छ, जसको वरिपरि ढिलो ट्युबहरू र फिलरहरू एक कम्प्याक्ट, गोल कोर बनाउनको लागि हेलीली रूपमा फसेका छन्। पानी अवरुद्ध फिलरहरूले कुनै पनि खाली ठाउँहरू ओगटेका छन्, र बाहिरी पोलिथिलीन म्यानले केबल संरचनालाई सुरक्षित गर्दछ।

मुख्य विशेषताहरु

• बलियो मेकानिकल र तापमान प्रदर्शन
• उच्च हाइड्रोलिसिस प्रतिरोध र तन्य शक्ति संग ढीलो ट्यूब सामग्री
• महत्वपूर्ण फाइबर सुरक्षाको लागि विशेष ट्यूब फिलिंग कम्पाउन्ड
• क्रश प्रतिरोध स्थापना को लागी लचिलो डिजाइन संग संयुक्त
• व्यापक वाटरटाइट उपायहरू: FRP केन्द्रीय सदस्य, ट्यूब फिलिंग यौगिकहरू, 100% कोर फिलिंग
• मानक अनुपालन: YD/T 901 र IEC 60794-1

प्राविधिक विनिर्देशहरू

• अप्टिकल फाइबर काउन्ट: धेरै कन्फिगरेसनहरू उपलब्ध छन् (जस्तै, 6-144 फाइबरहरू)
• फाइबर प्रकार: एकल-मोड वा बहुमोड 250μm
• लूज ट्यूब सामग्री: उच्च मोडुलस पोलिमर
• भरिने कम्पाउन्ड: पानी अवरुद्ध जेल
• शक्ति सदस्य: गैर-धातु FRP रड
• बाहिरी आवरण: Polyethylene (PE)
• सञ्चालन तापमान: -40°C देखि +70°C
• न्यूनतम झुकाउने त्रिज्या: २० × केबल व्यास (लोड अन्तर्गत)

अनुप्रयोगहरू

यी केबलहरू व्यापक रूपमा प्रयोग गरिन्छ:

• ब्याकबोन र पहुँच नेटवर्कहरूको लागि दूरसंचार अपरेटरहरू
• रेडियो र टेलिभिजन सिग्नल प्रसारण प्रणाली
• स्थानीय क्षेत्र नेटवर्क (LAN) डाटा प्रसारण
• विद्युत, रेल र राजमार्ग परियोजनाहरूमा औद्योगिक फ्रन्ट-एन्ड जडानहरू
• अन्य ठूला-ठूला इन्जिनियरिङ र पूर्वाधार परियोजनाहरू

फाइदाहरू

• टिकाऊ गैर-धातु डिजाइनले क्षरण जोखिम कम गर्छ र केबललाई हल्का बनाउँछ
• कम्प्याक्ट स्ट्रन्डेड संरचनाले तन्य शक्ति र लचिलोपन सुधार गर्दछ
• पानी-अवरोधित सामग्रीहरूले आर्द्र वा भिजेको वातावरणमा उच्च विश्वसनीयता सुनिश्चित गर्दछ
• नलिका र हवाई तैनाती सहित विभिन्न स्थापना विधिहरूसँग अनुकूलता
• ओरिएन्टलफाइबरको निर्माण अनुभवद्वारा समर्थित, घरेलु र अन्तर्राष्ट्रिय परियोजनाहरूमा प्रमाणित प्रदर्शन

FAQ

प्रश्न: के यो केबल बाहिरी स्थापनाहरूमा प्रयोग गर्न सकिन्छ?

A: हो, PE म्यान र पानी-अवरोधक यौगिकहरूले यसलाई प्रत्यक्ष गाड्ने र डक्ट डिप्लोइमेन्टको लागि उपयुक्त बनाउँदछ।

प्रश्न: कति फाइबर कन्फिगर गर्न सकिन्छ?

A: केबललाई परियोजना आवश्यकताहरूको आधारमा 6 देखि 144 फाइबर सम्म अनुकूलित गर्न सकिन्छ।

प्रश्न: के केबलले धातु घटकहरू समावेश गर्दछ?

A: होइन, बल सदस्य गैर-धातु FRP हो, वजन र जंग समस्याहरू कम गर्दै।

प्रश्न: के यो मानक अप्टिकल उपकरण संग उपयुक्त छ?

A: हो, 250μm फाइबर र मानक लूज ट्यूब डिजाइनले परम्परागत स्प्लिसिङ र समाप्ति विधिहरूसँग अनुकूलता सुनिश्चित गर्दछ।

मानकहरू

GYFTY केबल मानक YD/T 901 साथै IEC 60794-1 को पालना गर्दछ

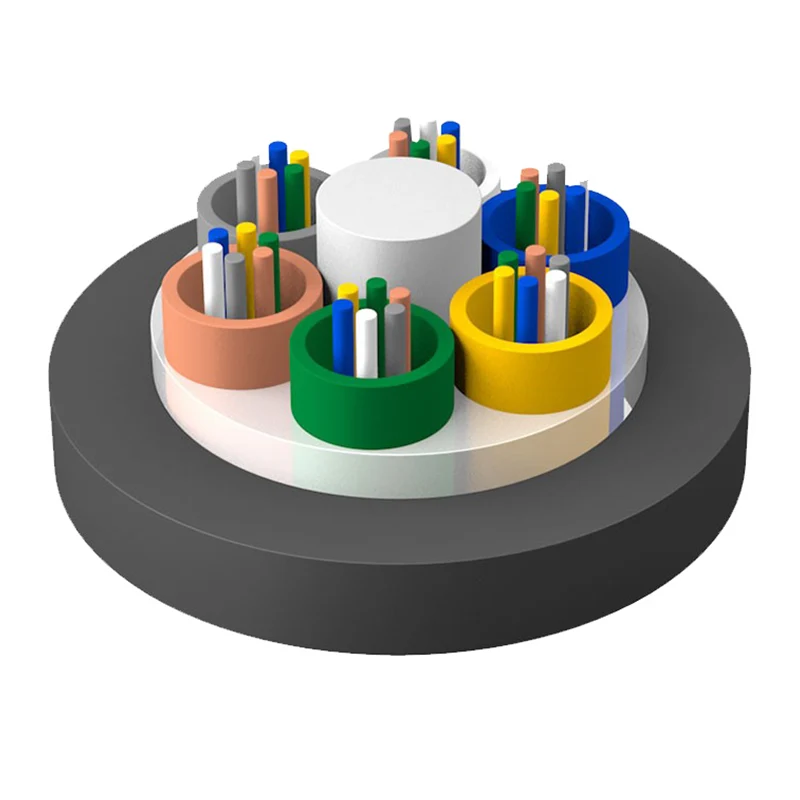

संरचना रेखाचित्र

1. फाइबर

2. ट्यूब फिलिंग कम्पाउन्ड

3. लूज ट्यूब

4. केबल फिलिंग कम्पाउन्ड

5.FRP शक्ति सदस्य

6.PE म्यान

प्राविधिक प्यारामिटरहरू

भण्डारण / सञ्चालन तापमान: -40 ℃ - + 70 ℃

अप्टिकल विशेषताहरू

नोट:

a प्रत्यय Xn ले फाइबर प्रकारलाई जनाउँछ

b फाइबर र ट्यूबको रंग व्यवस्था रङ पहिचान तालिकामा निर्दिष्ट गरिएको छ

ग केबल रिल राम्रो अवस्थामा राख्नको लागि केबल बाहिरी वातावरणमा 6 महिना भन्दा बढी भण्डारण गर्नु हुँदैन

आवेदन: डक्ट/एरियल
