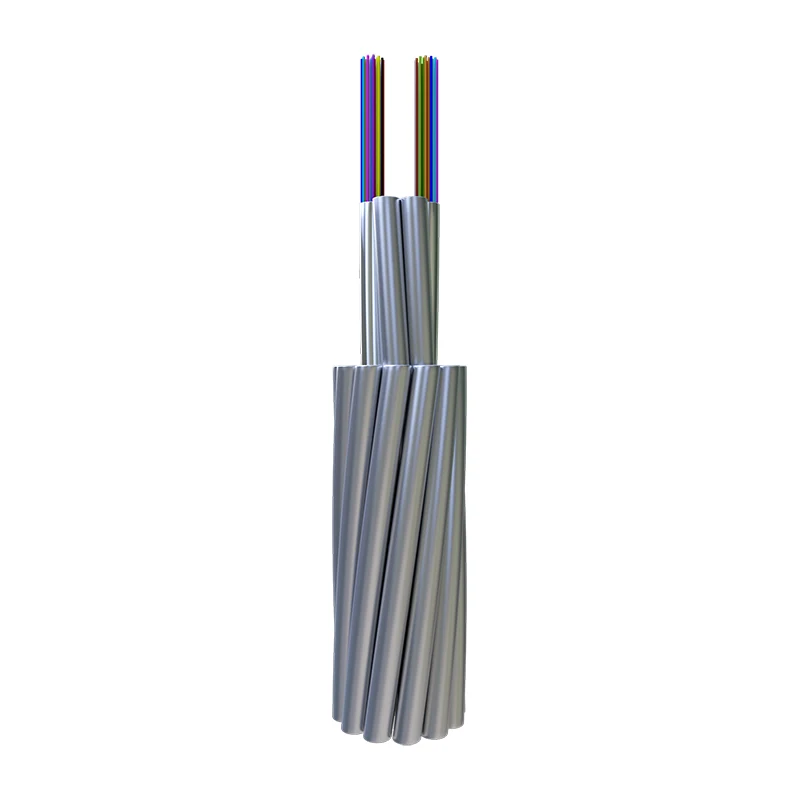

स्ट्रेन्डेड-ट्यूब अप्टिकल फाइबर कम्पोजिट ओभरहेड ग्राउन्ड तार

क्षीणता

ब्यान्डविथ

ध्रुवीकरण मोड फैलावट

@850nm

@1300nm

@1310nm

@1550nm

@850nm

@1300nm

व्यक्तिगत फाइबर

डिजाइन लिङ्क मान (M=20, Q=0.01%)

G652D

—

—

≤0.35dB/km

≤0.21dB/किमी

—

—

≤0.20ps/ km

≤0.1ps/ km

G655

—

—

—

≤0.22dB/km

—

—

≤0.20ps/ km

≤0.1ps/ km

50/125μm

≤3.0dB/किमी

≤1.0dB/किमी

—

—

≥600MHz.km

≥1200MHz.km

—

—

62.5/125μm

≤3.5dB/km

≤1.0dB/किमी

—

—

≥200MHz.km

≥600MHz.km

—

—

वर्गीकरण

सामग्री

मूल्य

निर्माण

अप्टिकल फाइबर

G652D/G655 आदि।

२ - १४४

सुरक्षा ट्यूब

स्टेनलेस स्टील ट्यूब

1.5 - 6 मिमी

अड्किएको रेखा

AS तार/AA तार/अल रड

1.5 - 6 मिमी

अधिकतम व्यास

३० मिमी

अधिकतम क्रस खण्ड

500mm²

विशेषता

मापदण्ड अनुसार DL/T 832, IEC60794-4-10, IEEE1138

अधिकतम तन्य शक्ति (RTS) (kN)

700

अधिकतम क्रश शक्ति (N/100mm)

3000

अधिकतम छोटो वर्तमान क्षमता (40℃ देखि 200℃) (kA2s)

2000

न्यूनतम झुकाउने त्रिज्या (गतिशील)

20D

न्यूनतम झुकाउने त्रिज्या (स्थिर)

15D

वातावरण प्रदर्शन

स्थापना (℃)

-10 देखि +50 सम्म

यातायात र सञ्चालन (℃)

-40 देखि +65 सम्म

छैन।

प्राविधिक डाटा

उत्पादन प्रकार

संरचना प्रकार

अधिकतम फाइबर
गणना गर्नुहोस्

AS तार को खण्ड
(mm2)

व्यास

(मिमी)

केबल वजन
(kg/km)

टेन्साइल स्ट्रेन्थ रेट गर्नुहोस्

(kN)

20℃ DC

प्रतिरोध

(Ω/किमी)

छोटो समय वर्तमान क्षमता

(40-200℃kA2.s)

1

OPGW-48B1.3-90- [112;45]

1/2.6/20AS＋4/2.5/20AS＋

11/2.8/20AS, अप्टिकल एकाइ 2/2.5

48

≈90

13.2

≤641

≥112

≤०.९८

≥४५

2

OPGW-48B1.3-90- [57;67]

1/2.6/40AS＋4/2.5/40AS＋

11/2.8/40AS, अप्टिकल एकाइ 2/2.5

48

≈90

13.2

≤४५७

≥५७

≤०.५२

≥६७

3

OPGW-24B1.3-100-[118;50]

1/2.6/20AS＋5/2.5/20AS＋

11/2.8/20AS, अप्टिकल एकाइ 1/2.5

24

≈100

13.2

≤674

≥118

≤०.९३

≥५०

4

OPGW-24B1.3-100- [60;74]

1/2.6/40AS＋5/2.5/40AS＋

11/2.8/40AS, अप्टिकल एकाइ 1/2.5

24

≈100

13.2

≤४७९

≥60

≤०.४९

≥७४

5

OPGW-24B1.3-110- [133;63]

1/2.6/20AS＋5/2.5/20AS＋

10/3.2/20AS, अप्टिकल एकाइ 1/2.5

24

≈110

14

≤760

≥१३३

≤०.८३

≥६३

6

OPGW-24B1.3-110- [140;68]

1/2.8/20AS＋5/2.7/20AS＋

11/3.05/20AS, अप्टिकल एकाइ 1/2.6

24

≈110

14.3

≤791

≥१४०

≤०.८०

≥६८

7

OPGW-24B1.3-110- [67;95]

1/2.9/20AS＋5/2.8/20AS＋

१२/२.८/एए, अप्टिकल एकाइ १/२.७

24

≈ ३७

≈74(AA)

14.1

≤473

≥६७

≤०.४०

≥९५

8

OPGW-36B1.3-120- [145;73]

1/3.0/20AS＋5/2.9/20AS＋

12/2.9/20AS, अप्टिकल एकाइ 1/2.8

36

≈120

14.6

≤820

≥१४५

≤०.७७

≥७३

9

OPGW-36B1.3-120-[95;98]

1/3.0/30AS＋5/2.9/30AS＋

12/2.9/30AS, अप्टिकल एकाइ 1/2.8

36

≈120

14.6

≤700

≥९५

≤०.५५

≥९८

10

OPGW-36B1.3-120- [74;110]

1/3.0/40AS＋5/2.9/40AS＋

12/2.9/40AS, अप्टिकल एकाइ 1/2.8

36

≈120

14.6

≤५८२

≥७४

≤०.४२

≥110

11

OPGW-72B1.3-120- [147;76]

1/3.2/20AS＋4/3.0/20AS＋

12/3.0/20AS, अप्टिकल एकाइ 2/2.9

72

≈120

15.2

≤832

≥१४७

≤०.७६

≥७६

12

OPGW-72B1.3-120-2[96;101]

1/3.2/30AS＋4/3.0/30AS＋

12/3.0/30AS, अप्टिकल एकाइ 2/2.9

72

≈120

15.2

≤711

≥९६

≤०.५३

≥101

13

OPGW-72B1.3-120- [74;114]

1/3.2/40AS＋4/3.0/40AS＋

12/3.0/40AS, अप्टिकल एकाइ 2/2.9

72

≈120

15.2

≤५९१

≥७४

≤०.४०

≥114

14

OPGW-36B1.3-130-[155;85]

1/3.2/20AS＋5/3.0/20AS＋

12/3.0/20AS, अप्टिकल एकाइ 1/2.9

36

≈१३०

15.2

≤८७९

≥१५५

≤०.७२

≥८५

15

OPGW-36B1.3-130-[102;114]

1/3.2/30AS＋5/3.0/30AS＋

12/3.0/30AS, अप्टिकल एकाइ 1/2.9

36

≈१३०

15.2

≤751

≥102

≤०.५०

≥114

16

OPGW-36B1.3-130- [79;137]

1/3.2/40AS＋5/3.0/40AS＋

12/3.0/40AS, अप्टिकल एकाइ 1/2.9

36

≈१३०

15.2

≤624

≥७९

≤०.४०

≥१३७

17

OPGW-36B1.3-140-[175;100]

1/3.3/20AS＋5/3.2/20AS＋

12/3.2/20AS, अप्टिकल एकाइ 1/3.1

36

≈140

16.1

≤995

≥१७५

≤०.६५

≥१००

18

OPGW-36B1.3-140-[115;140]

1/3.3/30AS＋5/3.2/30AS＋

12/3.2/30AS, अप्टिकल एकाइ 1/3.1

36

≈140

16.1

≤850

≥115

≤०.४५

≥१४०

19

OPGW-36B1.3-145-[86;170]

1/3.3/20AS＋5/3.2/20AS＋

12/3.2/AA, अप्टिकल एकाइ 1/3.1

36

≈ ४९

≈96(AA)

16.1

≤611

≥८६

≤०.३१

≥१७०

20

OPGW-48B1.3-150- [182; 123]

1/3.4/20AS＋5/3.3/20AS＋

12/3.3/20AS, अप्टिकल एकाइ 1/3.2

48

≈१५०

16.6

≤1055

≥१८२

≤0.60

≥१२३

21

OPGW-48B1.3-150- [122;165]

1/3.4/30AS＋5/3.3/30AS＋

12/3.3/30AS, अप्टिकल एकाइ 1/3.2

48

≈१५०

16.6

≤901

≥१२२

≤०.४२

≥१६५

22

OPGW-48B1.3-150-[95;195]

1/3.4/40AS＋5/3.3/40AS＋

12/3.3/40AS, अप्टिकल एकाइ 1/3.2

48

≈१५०

16.6

≤747

≥९५

≤०.३३

≥१९५

23

OPGW-72B1.3-150-[172;110]

1/3.4/20AS＋4/3.3/20AS＋

12/3.3/20AS, अप्टिकल एकाइ 2/3.2

72

≈१५०

16.6

≤९९८

≥१७२

≤०.६४

≥110

24

OPGW-72B1.3-150-[116;147]

1/3.4/30AS＋4/3.3/30AS＋

12/3.3/30AS, अप्टिकल एकाइ 2/3.2

72

≈१५०

16.6

≤८५३

≥116

≤०.४५

≥१४७

25

OPGW-48B1.3-170-[198;150]

1/3.6/20AS＋5/3.5/20AS＋

12/3.5/20AS, अप्टिकल एकाइ 1/3.4

48

≈१७०

17.6

≤1190

≥१९८

≤०.५४

≥१५०

26

OPGW-72B1.3-170-[199;156]

1/3.8/20AS＋4/3.6/20AS＋

12/3.6/20AS, अप्टिकल एकाइ 2/3.5

72

≈१७०

18.2

≤1187

≥१९९

≤०.५४

≥१५६

27

OPGW-48B1.3-180- [252; 125]

1/3.8/14AS＋5/3.6/14AS＋

12/3.6/14AS, अप्टिकल एकाइ 1/3.5

48

≈१८०

18.2

≤१३७२

≥२५२

≤०.७२

≥१२५

28

OPGW-48B1.3-180-[211;175]

1/3.8/20AS＋5/3.6/20AS＋

12/3.6/20AS, अप्टिकल एकाइ 1/3.5

48

≈१८०

18.2

≤१२५५

≥211

≤०.५०

≥१७५

29

OPGW-48B1.3-180- [147;234]

1/3.8/30AS＋5/3.6/30AS＋

12/3.6/30AS, अप्टिकल एकाइ 1/3.5

48

≈१८०

18.2

≤1071

≥१४७

≤०.३५

≥२३४

30

OPGW-48B1.3-180-[113,262]

1/3.8/40AS＋5/3.6/40AS＋

12/3.6/40AS, अप्टिकल एकाइ 1/3.5

48

≈१८०

18.2

≤८८८

≥113

≤०.२८

≥२६२

31

OPGW-48B1.3-235-[268;243.4]

1/2.7/20AS＋4/2.5/20AS＋

12/2.5/20AS+13/3.8/20AS,

अप्टिकल एकाइ १/३.५

48

≈२३५

20.3

≤ १५९४

≥२६८

≤०.३८

≥२४३.४

वस्तु

परीक्षण विधि

आवश्यकताहरू

तनाव

IEC ६०७९४-१-२-ई१

लोड: केबल संरचना अनुसार

नमूना लम्बाइ: 10m भन्दा कम छैन, लिङ्क गरिएको लम्बाइ 100m भन्दा कम छैन

अवधि समय: 1 मिनेट

40% RTS कुनै अतिरिक्त फाइबर स्ट्रेन (०.०१%), कुनै अतिरिक्त छैन क्षीणन (0.03dB)।

६०% RTS फाइबर स्ट्रेन≤0.25%, अतिरिक्त attenuation≤0.05dB

(न परीक्षण पछि अतिरिक्त क्षीणन)।

क्रश

IEC ६०७९४-१-२-ई३

लोड: माथिको तालिका अनुसार तीन अंक

अवधि समय: 10 मिनेट

अतिरिक्त 1550nm ≤0.05dB/fibre मा क्षीणन; तत्वहरूमा कुनै क्षति छैन

पानी प्रवेश

IEC ६०७९४-१-२-एफ५बी

समय : 1 घण्टा नमूना लम्बाइ: 0.5m

पानी उचाइ: 1m

छैन पानी रिसाव।

तापक्रम साइकल चलाउने

IEC ६०७९४-१-२-एफ१

नमूना लम्बाइ: 500m भन्दा कम छैन

तापक्रम दायरा: -40℃ देखि +65℃

साइकलहरू: २

तापक्रम साइकल चलाउने परीक्षण बस्ने समय: १२ घण्टा

द क्षीणन गुणांक मा परिवर्तन भन्दा कम हुनेछ 0.1dB/km 1550nm मा।
